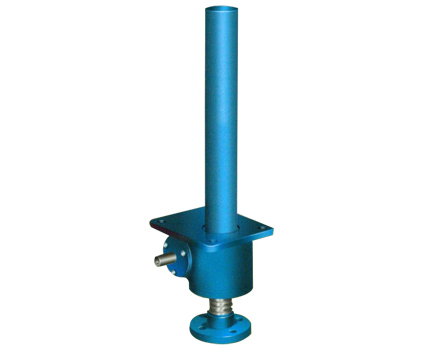

蜗轮螺杆升降机

一、概述
蜗轮螺杆升降机是通过蜗轮转动螺杆完成提升、下降、推进等功能，广泛应用于机械、冶金、建筑、水利、化工等各项行业，具有结构紧凑。体积小、安装方便、可靠性好、稳定性高、使用寿命长等优点。本系列升降机可自锁．承载能力在。2.5t-35t之间。最高输入转速1500r/min．工作温度在-20℃—100℃之间。
二、型式和标记
2.1结构型式
1型——螺杆作轴向移动(防旋转型)或旋转运动(基本型)(见图1)
2型——螺杆作旋转运动螺杆上的螺母作轴向移动(见图2)
2.2装配型式
升降机每种结构型式又分为两种装配型式；
A型——螺杆(或螺母)向上移动(见图仟口图2)；
B型——螺杆(或螺母)向下移动(见图仟口图2)；
2.3螺杆头部型式
——1型结构型式的螺杆头部分为I型(圆柱型)、II型(法兰型)、III型(螺纹型)和Iv(扁头型)四种型式(见图1)；
——2型结构型式的螺杆头部分为I型(圆柱型)、III型(螺纹型)和IV(扁头型)三种型式(见图2)；
2.4传动比
升降机分为两种传动比，即普通(P)和慢速(M)。
2.5螺杆自勺防护.
1型升降机螺杆的防护分为：基本型、防旋转型(F)和带防护罩型(Z)；
2型升降机螺杆的防护分为：基本型和带防护罩型(Z)；
